قسمت دوم آموزش مقدماتی نقشه برداری اجرایی
با سلام خدمت دوستان گرامی
مطالب امروز را در حال راهپیمایی محور راهسازی با استفاده از صفحه یادداشت های گوشی نوشته ام ...محمد باقر ابراهیمی (ارسنجانی)
ما الان سر زمین هستیم دوربین و وسایل همه آماده است خوب حالا ما چکار کنیم؟؟؟
نیاز به یک مقدمه برای درک بیشتر نقشه برداری دارید
ببینید امروزه بیشتر کارهای نقشه برداری با مختصات برداشت و پیاده می شود. .محمد باقر ابراهیمی (ارسنجانی)
برداشت :
آن اطلاعاتی هست که از وضع موجود چه زمین بکر باشد ، چه سازه و... بدست می آورید
مثلا توپوگرافی :

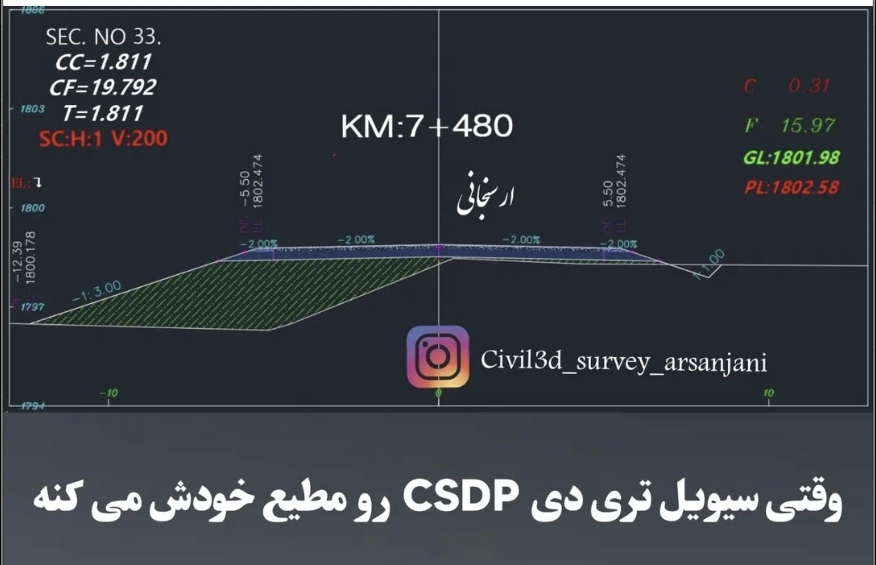

برداشت وضع موجود زمین طبیعی با عوارض آن نظیر دره ،جاده موجود، درخت ،دکل ،تغییر شیب ها و...محمد باقر ابراهیمی (ارسنجانی)
پیاده سازی:
پیاده نمودن طرح و یا نقشه بر اساس طول و عرض و یا ارتفاع را بر روی زمین و یا سازه در حال ساخت
قبل از اینکه دوربین توتال وجود داشته باشد نقشه برداران با دوربین های تئودولیت کار را انجام می دادند.محمد باقر ابراهیمی (ارسنجانی)
دوربین تئودولیت تنها زاویه و یک امتداد مستقیم را در اختیار آنها می گذاشت
آنها با استفاده از متر (قبل از اختراع دیستومات) فواصل را اندازه گیری می نمودند.محمد باقر ابراهیمی (ارسنجانی)
پس یک نقشه بردار با داشتن زاویه ، فاصله و امتداد مستقیم با استفاده از قضیه های مثلثات تمام یا قسمتی کارهایی را که امروز ما با توتال استیشن انجام می دهیم انجام می دادند حالا با زمان بری و دقت و... کاری نداریم.محمد باقر ابراهیمی (ارسنجانی)
دوربین توتال استیشن آمده کار را برای نقشه بردار بسیار ساده و روان نموده
فاصله را خودش اندازه گیری می کند زاویه را همچنین و علاوه بر اینها یک سری روابط و فرمولها را در اون گنجانده اند که خودش خروجی آماده و شسته رفته در اختیار شما قرار می دهد و در ضمن با ذخیره سازی اطلاعات و اتصال به کامپیوتر کلیه نیازهای یک نقشه بردار را برطرف می سازد.محمد باقر ابراهیمی (ارسنجانی)
مختصات چیست:
مختصات تشکیل شده است از سه پارامتر X,Y,Z که Xموءلفه طول شبکه یا جغرافیا و Y عرض شبکه یا جغرافیا و Z ارتفاع می باشد که به آن مختصات دکارتی می گوییم
یاد یه لطیفه از ملا نصرالدین افتادم
"به ملا میگن وسط زمین کجاست ملا اونها را می بره تو طویله خرش و میخ طویله که تو زمین کوبیده بوده رو نشون میده میگه اینجا وسط زمین است"
پس ابتدا باید از یک مبنا مختصات داشته باشیم تا بتوانیم از آن استفاده کنیم
روش ایجاد ایستگاه مختصات دار.محمد باقر ابراهیمی (ارسنجانی)
روش اول : روش استفاده از سیستم مختصاتی محلی یا لوکال
روش دوم : روش استفاده از سیستم جهانی UTM
پس ما از دو سیستم مختصات استفاده می کنیم سیستم محلی یا لوکال و سیستم جهانی UTM که GPS هم از این سیستم استفاده می کنه
سیستم محلی یا لوکال از یک نقطه که خودمان انتخاب کردیم و یک امتداد استفاده می کند
حالا متوجه شدید چرا یاد لطیفه ملا نصرالدین افتادم
برای روش اول مختصات محلی نیز دو حالت ممکن است محمد باقر ابراهیمی (ارسنجانی)
حالت الف: محلی که هیچ ارتباطی با UTM نداشته باشد
حالت ب: محلی که مختصات آن تقریبا منطبق بر مختصات UTM باشد و به اصطلاح لوکال UTM
روش اول : مختصات محلی یا لوکال
حالت اول: لوکال کامل
خوب یک ایستگاه روی زمین ایجاد کنید به نام A روی آن بایستید و دست خود را به طرف شمال جغرافیایی آن منطقه نشانه روی کنید یک نقطه در دور دست مثلا بسته به وسعت کار تون از ۱۰۰ متر تا ۵۰۰ متر جلوتر ایجاد کنید به نام B
نحوه کار کردن با دوربین توتال را با استفاده از دفترچه راهنما آموزش ببینید و یا اگر می خواهید روان تر و بهتر آموزش ببینید کتاب آقای مهندس شهرام یاسی را از اینجا خریداری نمایید اگر دوربین هم در اختیار ندارید شبیه ساز دوربین را از اینجا دانلود کنید و روی سیستم ویندوز خود نصب نمایید
دوربین را روی نقطه A مستقر و تراز نمایید (نحوه سانتراژ دوربین را از این فیلم آموزشی بیاموزید) به طوری که لیزر اپتیم روی وسط نقطه ایستگاه قرار گیرد .محمد باقر ابراهیمی (ارسنجانی)
یک ژالن منشور را با دوپایه ژالن گیر روی نقطه B مستقر نمایید پس از تنظیمEDM دوربین در مورد نوع منشور و دمای محیط و ارتفاع نقطه A از سطح دریا به سمت نقطهBنشانه روی کنیدتار عمودی را از پایین ترین جای ژالن که می بینید تنظیم کنید و سپس پیچ حرکت تلسکوپ را بچرخانید و تار رتیکول را به وسط منشور تنظیم نمایید و فاصله را چند بار بخوانید و همچنین از روش کوپل یعنی از طرف دیگه دوربین باز بخونید به عبارتی دوربین را ۱۸۰ درجه بچرخانید و چشمی تلسکوپ را با چرخانیدن جلو چشم خود قرار دهید وفاصله را بخوانید و میانگین بگیرید مثلا شده ۲۹۸.۳۴۵ متر
پس شما دو نقطه دارید که فاصله بین آنها را هم می دانید و جالب اینکه امتداد این دو نقطه به جهت شمال و جنوب است .محمد باقر ابراهیمی (ارسنجانی)
حال بیایید به نقطه A مختصات اختیاری بدهید مثلا صفر و صفر و صفر می توانید بدهید اما یه مشکل دارد یک طرف مختصات شما مثبت میشه و یک طرف منفی پس مناسب نیست بیایید بسته به طول و عرض پروژه مختصات با عداد بزرگ بدهید و مطمئن شوید هیچگاه در قسمت منفی قرار نمی گیرید بنابراین
X=10000
Y=5000
Z=1000
چون نقطه دوم در امتداد شمال است بنابراین X نقطه دوم برابر با همین X=10000 است و Y هم چون به سمت شمال رو به افزایش است میشه Y=5289.345
ارتفاع نقطه دوم هم با دوربین نیو و ترازیابی بدست آورید با توتال هم میشه اما دقت کافی ندارد مثلا بالاتر از نقطه Aواقع است و شده ۱۰۵.۷۵۳
Z=105.753
بدینگونه ما یک سیستم محلی برای خود طراحی کردیم و با توجیه دوربین قادریم این پروژه را برداشت و با استفادهاز برداشت طرح و نقشه ساخته و دوباره نقشه را پیاده کنیم .محمد باقر ابراهیمی (ارسنجانی)
حالت دوم: لوکال UTM
امروزه دیگه استفاده از این روش محلی رو باید کنار گذاشت و هر وقت هم خواستیم محلی کار کنیم از
محلی یو تی ام استفاده کنیم.محمد باقر ابراهیمی (ارسنجانی)
لوکالUTM چیست
یعنی نقاط ما بر اساس سیستم جهانی است اما با تفاوت از چند سانت تاچند متر
برای اینکار جی پی اس دستی رو روی نقطه Aقرار دهید و مختصات را یا داشت نمایید و برای نقطهB نیز با توجه به مختصات X نقطه A ، طوری حرکت کنید کهX تغییرنکند و پس ازمسافت مورد نظر نقطه Bرا ایجاد کنید و برای مختصات دار نمودن نقطه B مثل روش اول اقدام کنید .محمد باقر ابراهیمی (ارسنجانی)
روش دوم : روش استفاده از سیستم جهانی UTM
روش دوم براساس utm در این روش می بایست حداقل از 2 نقطه با مختصات utm که توسط gps های دو ویا سه فرکانسه مشخص شده است استفاده نمود مزیت که این حالت دارد را با مثال روشن خواهم نمود فرض کنید پروژه ای بزرگ که شامل راه و فرودگاه و ساختمانهای متعدد است را بخواهیم شروع کنیم برای اینکار از پیمانکاران مختلف استفاده می نماییم و همچنین تعدادی از طرح های پیش بینی شده را قصد داریم در سالهای آتی شروع کنیم بدین منظور اگر همه از یک سیستم مختصات واحد استفاده نمایند در کار و انطباق مجموعه ها با یکدیگر دچار اختلاف و ... نمی گردند و همچنین برای خرید و تصرف اراضی لازم نیز به راحتی قابل ثبت و ... می گردد و تقریبا برای همیشه هرگونه تغییر و ... قابل انجام است چون ایستگاههای لوکال هرچند هم مستحکم باشند یک روز از بین خواهند رفت ..محمد باقر ابراهیمی (ارسنجانی)
پایان قسمت دوم 1396-02-17 ساعت12:25
قسمت سوم آموزش روزهای آینده ادامه دارد ........ادامه دارد.........ادامه دارد.
محمد باقر ابراهیمی (ارسنجانی)
